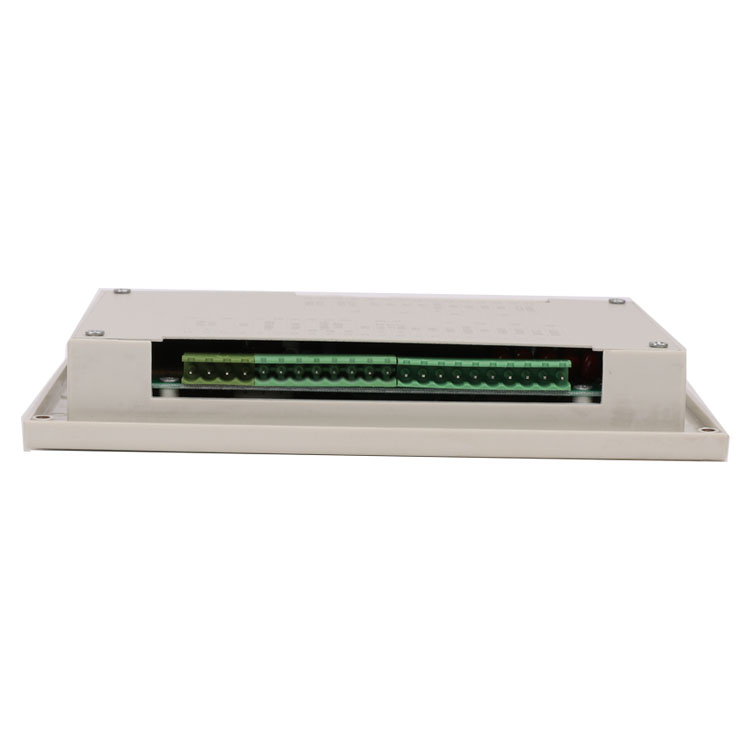

先在中门上开119×179mm 矩形孔,将其装入,再在门内反面装上防爆罩,然后用四个螺钉紧固即可,插拔式侧面引出线可用金属罩封闭或用尼龙套管隔离。

模拟指示部分接线图

1) 按端子的配线功能接好线,并校对准确后通电;
2) 将各开关量输入端与公区端短路一下,观察对应功能的指示

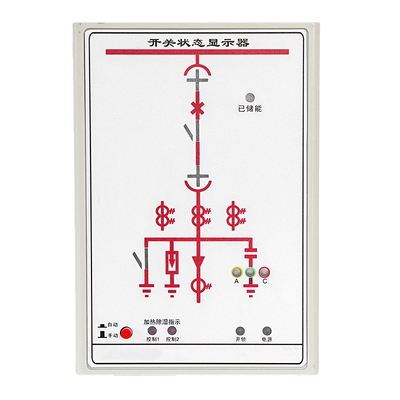

断路器状态指示:断路器分、合闸,无源触点输入。
断路器合闸时,合闸触点闭合,“V”形数码管红色模拟条发光。 断路器分闸时,分闸触点闭合,“V”形数码管绿色模拟条发光。 工作位置指示:无源触点输入。
工作位置触点闭合时,“十”形数码管红色垂直模拟条发光,指示断路器处于工作位置。
试验位置触点闭合时,“十”形数码管绿色水平模拟条发光,指示断路器处试验于 置。断电时红、绿发光条均不亮指示断电状态。
接地闸刀位置指示:无源触点输入闭合,“V”形数码管红色模拟条发光,表示接地合闸。 无源触点输入断开,“V”形数码管绿色模拟条发光,表示接地断开。
弹簧储能指示:无源触点输入闭合,红色弹簧符号亮,表示已储能。 无源触点输入断开,绿色弹簧符号亮,表示未储能。
注:1)以上接点信号均来自于断路器的辅助接点,接地闸刀可用行程开关触点。
2)失电状态所有的发光指示均不亮。
