产品结构

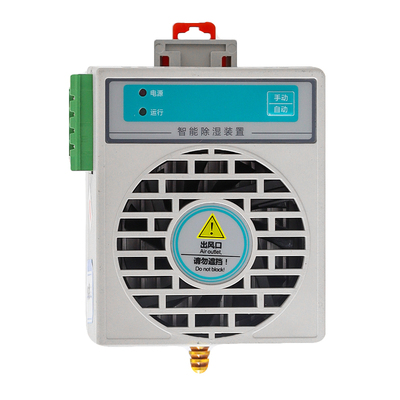

1.装置外形结构及接线图
外形尺寸：88*73*52（高*宽*厚） 导轨式安装，传感器内置
产品安装与调试
1、安装前准备
1）根据现场柜内凝露位置和维护方便的原则，装置可在柜内挂装。
2）开箱核对产品数量、配件、工作电源等。
3）安装前确定产品安装位置、电源敷设、排水管敷设、柜体相对密闭及现场施工要求。
2、产品安装
红色电源指示灯充电后亮，绿色指示灯亮，表示过行状态。
1)装置安装时保证装置水平，不得倾斜。
2)装置进、出风口与其它物体间大于10厘米的空间，保证风扇风口畅通。
3)将引水管一端接入装置排水口，用卡箍固定，出水管中间保持顺直，不能缠绕、折弯，防止排水不畅；另一端通向柜体外，并配防虫塞。水管的长度可根据现场情况进行裁剪。
3、产品调试
1) ABSCS型防凝露装置运行模式：自动模式和手动模式。
2) 自动模式：出厂默认湿度启动阀值为70%，无需设置及调试。
3) 手动模式：自动/手动按键开关按一下强制启动运行，再按一次恢复自动模式，默认为自动模式。
状态说明：
◎当检测到环境湿度大于或者等于初设湿度值时，除湿运行，风扇运行，“绿灯常亮”。
