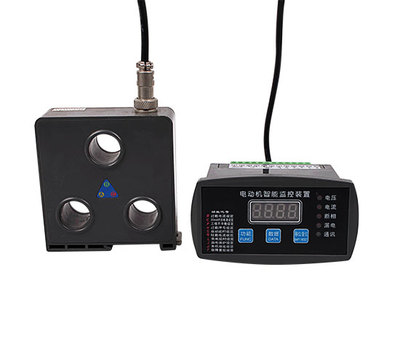

ABSMD100系列智能保护监控器(以下简称:监控器)。是我公司在十多年研制生产电机保护产品经验的积累和现代高科技的结品。核心部件采用国外最新型的单片微机，它具有抗干扰能力强、工作稳定可靠、精度高、保护参数设定简单方便和数字化、智能化、网络化等特点。可满足更高层次用户的要求。它适用于冶金、化工、建材、纺织、电力等工业电动机及三相电力馈电系统，作过载、轻载、缺相、过压、欠压、堵转、漏电、及三相电路不平衡保护和多方启停控制。本机具有RS485远程通讯接口，支持MODBUS-RTU协议和4~20mA模拟量输出接口，方便的和PLC、DCS及后台机组成网络系统。通过后台机对现场设备进行操控、运行状态监视和历史数据查询。

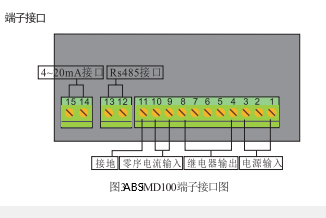

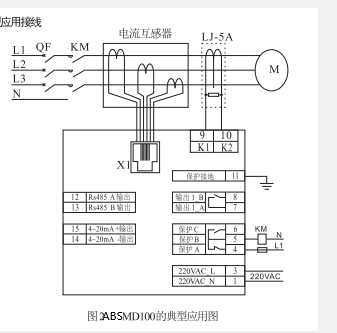

1、热过载((过电流)保护设置：

设置范围：按规格表电流值。

设置值：一般用户按电机铭牌上的额定电流值设置。

2、热过载(过电流)保护特性：保护曲线可选，曲线序号有5、10、15、20、25、30六条热过载保护曲线。

3、轻载保护(欠电流保护)：当电流值小于轻载保护设定值时，监控器在5秒内动作。设定范围为热过载保护设定值的5%-90%一般电机不需要该功能保护，用户可设置为5%。

4、断相保护：电动机三电不平衡值到设定值时监控器在4秒内动作。参考值为50%，设定范围为20%-90%。

5、堵转保护：运行状态当电流大于设定值5倍时，监控器在2秒内动作，启动延时时

间该功能关闭。

6、欠电压保护：电压低于设定值时，监控器在5秒动作。设定范围100V-220V。

7、漏电(接地)保护：漏电电流大于设定值时，监控器在3秒动作，设定范围10mA~990mA可调。

8、启动时间：根据用户设备需求设置，设置范4~120秒。

9、星三角转换时间：星三角转换时间要小于启动延时时间，设置范围2~117秒。

10、电机冷却时间：30分钟。电机过载保护动作后，由于热积累，冷却后方可复位。

11、电源电压:220V，50Hz±2%。12、电力消耗：≤3VA。

13、输出继电器触头容量：250VAC 7A。

14、电流显示误差小于1.5%。

15、复位时间小于2秒。

16、电寿命大于3000次。

1、线路带电状态下，观察指示灯是否正常，表头显示是否正常。红灯常亮，表针指示110KV。

2、线路停电状态下，表针归零，红灯灭，绿灯常亮。

3、线路停电状态下，绿灯亮时，验证控制器是否误显示，按下自检按纽，LED应转为红灯亮，放开后三秒内恢复绿灯亮，若能正常转换说明本装置运行正常。

4、线路带电状态下，红灯不亮或表针指示不正常，通知厂家及时维护。
